LVDS FPC スクリーン パネル テスト ケーブル
LVDS FPC スクリーン パネル テスト ケーブルの説明 LVDS FPC スクリーン パネル テスト ケーブルのパラメータ LVDS FPC スクリーン パネル テスト ケーブル はじめに LVDS FPC スクリーン パネル テスト ケーブルに関する情報をいくつか示します。 LVDS は、Low Voltage Differential Signaling の略です。 これは、次の用途に使用されるデジタル信号規格です。

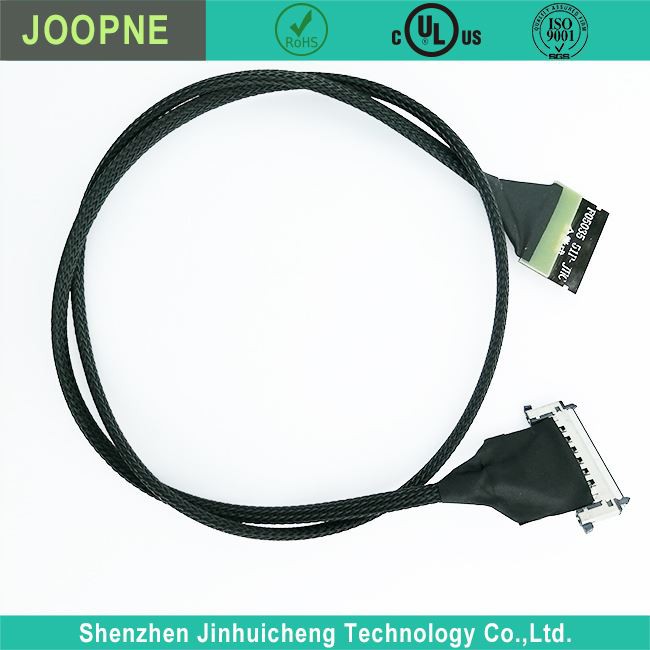

LVDS FPC スクリーン パネル テスト ケーブルの説明
|
・編み込み |
|
· 要件として異なる機能のケーブル |
|
・スクリーンテスト用途に最適 |
|
· 安全性に関してULリストに登録されています。 IEC規格; TUV |
LVDS FPC スクリーン パネル テスト ケーブル パラメータ
|
定格電圧： |
3.3V-12V |
|
定格電流： |
160mA-240mA |
|
コネクタ： |
LVDS、FPC |
|
電源： |
電気 |
LVDS FPC スクリーン パネル テスト ケーブルの紹介
LVDS FPC スクリーン パネル テスト ケーブルに関する情報は次のとおりです。
LVDS は、Low Voltage Differential Signaling の略です。 これは、LCD 画面とパネルをメイン回路基板に接続するために使用されるデジタル信号規格です。
LVDS FPC スクリーン パネル テスト ケーブルは、製造および修理プロセス中に LCD スクリーンとパネルをテストするために使用されます。 画面の電源を入れてテスト パターンを表示し、問題がないか確認できます。
LVDS FPC テスト ケーブルの主な特徴は次のとおりです。
• LVDS 信号を提供 - 画面の LVDS インターフェイスに接続し、LVDS データ信号を提供するために必要な LVDS ピンを備えています。
• 電源の供給 - 画面の電源をオンにするために必要な電圧 (通常は 3.3V、5V、および 12V) を供給します。
• テスト パターンのサポート - 白画面、黒画面、カラー バーなどの基本的なテスト パターンを生成できます。これは、デッド ピクセルやその他の表示の問題を特定するのに役立ちます。
• 使いやすさ - テスト ケーブルは、画面の FPC コネクタに差し込むだけで、迅速かつ簡単にテストできるように設計されています。 はんだ付けや特別な工具は必要ありません。
要約すると、LVDS FPC スクリーン パネル テスト ケーブルを使用すると、必要な LVDS データ信号と電力を供給し、簡単なテスト パターンを生成する機能を提供することで、LCD スクリーンの基本機能をテストできます。 これは、製造プロセス中や表示の問題のトラブルシューティングに役立ちます。
よくある質問
LVDS FPC スクリーン パネル テスト ケーブル ケーブル
どのような電圧と電流を提供しますか?
+
-
通常、LVDS FPC テスト ケーブルは 3 つの主要電圧 (3.3V、5V、12V) を提供します。 電流は画面の電力要件によって異なりますが、通常は電圧ごとに 1-3A の範囲になります。 テスト ケーブルは、画面の電源を入れてテスト パターンを実行するのに十分な電流を供給する必要があります。
LVDS チャネルはいくつサポートされますか?
+
-
これは特定のテスト ケーブルによって異なります。 一部の基本的なものは 1 つの LVDS チャネルのみをサポートする場合がありますが、これは小さな画面には十分です。 他の製品では、より大きな高解像度画面用に最大 8 つ以上の LVDS チャネルをサポートできます。 テスト ケーブルに、画面に一致するのに十分な LVDS チャネルがあることを確認してください。
どのようなテスト パターンを生成できますか?
+
-
ほとんどの LVDS FPC テスト ケーブルは、次のような基本的なテスト パターンを生成できます。
白い画面
黒いスクリーン
カラーバー（縦横）
赤、緑、青の単色スクリーン
反転テストパターン（ピクセル交互）
より高度なものの中には、カスタム パターンをサポートするものもあります。
どうやって画面に接続すればいいのでしょうか？
+
-

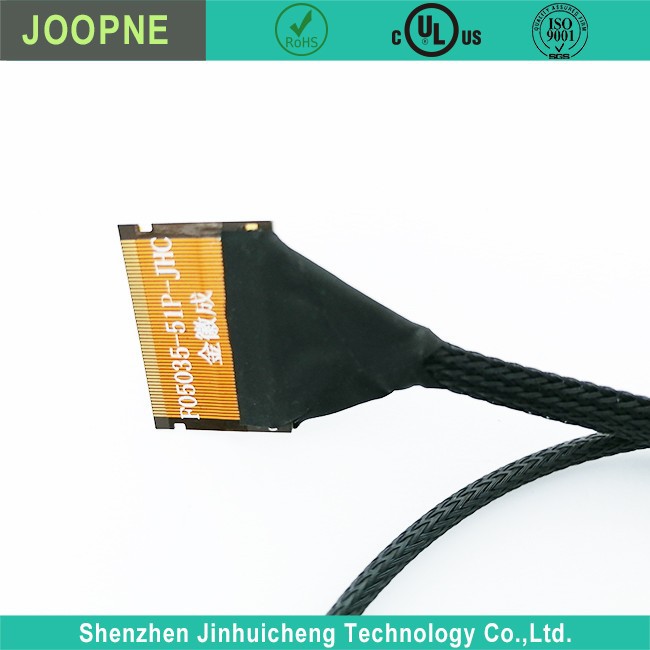

テスト ケーブルの FPC コネクタを画面上の対応する FPC コネクタに接続するだけです。 工具やはんだ付けは必要ありません。 テスト ケーブル コネクタは、画面の FPC インターフェイスと簡単に嵌合できるように設計されています。
通常の操作中は接続したままにしても大丈夫ですか?
+
-
いいえ、LVDS FPC テスト ケーブルは一時的なテストのみを目的としています。 通常の操作で長期間使用するように設計されていません。 テストが完了したら、テスト ケーブルを外す必要があります。
